9 главных функций ПО для упрощения подсчета угольных запасов

Программные решения для геологоразведки угольных месторождений должны обладать широким набором функций, которые оптимизируют процессы построения графической документации и автоматизируют расчеты. А в идеальном мире они к тому же удобные и адаптивные.

Мы выделили основные функции, которые делают продукт для автоматизации геологоразведки угольных месторождений по-настоящему эффективным. Попробуем на примере GEOS понять, какое же оно - хорошее ПО для геологоразведочных работ.

9 главных функций

Создание базы данных, содержащей информацию по участку и месторождению
Основные задачи интерфейса – создание базы данных, включая инклинометрию, литологию, а также информацию о зольности и плотности угля. Данные хранятся в объеме, достаточном для осуществления подсчета запасов и использования при создании необходимой документации. Для удобства использования интерфейса предусмотрена фильтрация.

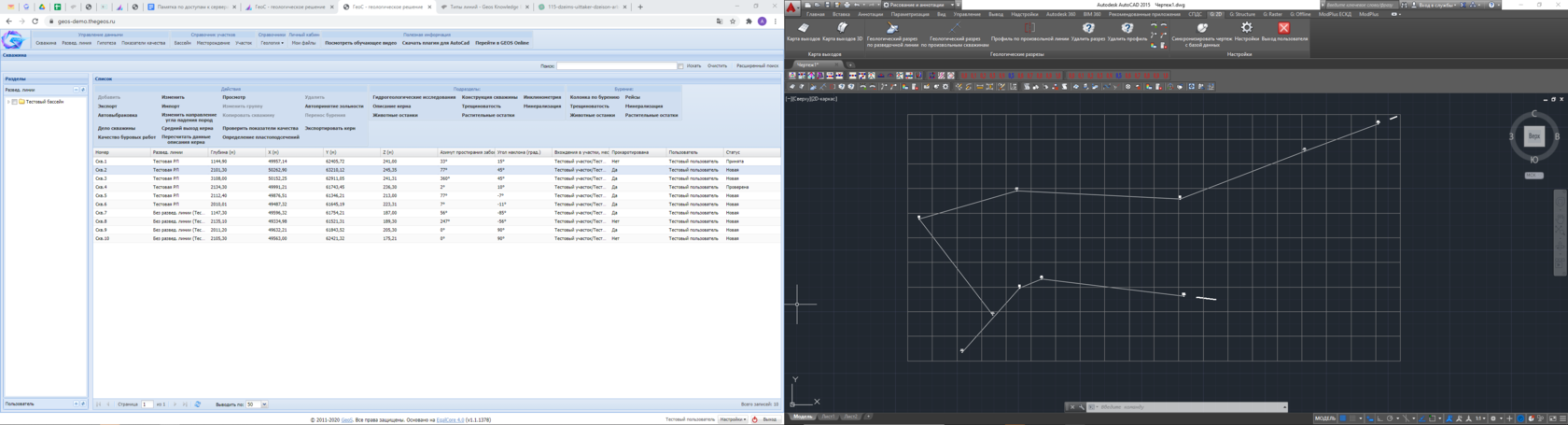

Построение карты выходов

Карта выходов строится на основании следующих данных, располагающихся на веб-сервисе: координаты расположения устьев скважин, данные об их принадлежности к разведочным линиям. Точность построения полностью зависит от введенных данных, при построении данного чертежа программа не производит никаких расчетов.
Возможный масштаб построения – 1:1000, 1:2000, 1:5000,1:10000.
На карте выходов предусмотрена возможность построения изолинии дневной поверхности, которые в дальнейшем можно использовать при построении линии дневной поверхности на геологических разрезах.



Построение структурных колонок

Для построения структурных колонок используются данные из описания керна, таблиц скважин, рассчитываются основные параметры для каждой колонки: зольность, мощность, выход керна по углю и горной породе. Минимальное округление при проведении расчетов позволяет получить точные значения данных параметров.
Структурные колонки могут быть перестроены как в масштабе 1:100, так и в масштабе 1:50.
Также структурные колонки являются управляющим элементом для структурных карт за счет возможности пользователя отметить подсечения угля, принятые к подсчету запасов.

Построение разрезов

Построение геологических разрезов осуществляется на основании данных, внесенных пользователем в базу: инклинометрия, описание керна, азимут простирания пород, а также другие данные, описывающие литологию и месторасположение скважины.
На их основе программа конструирует математическую трехмерную модель геологического участка в реальных координатах в рамках программного комплекса.

Построение структурных карт

Построение нарушений, осей скважин, увязок основывается на данных, вносимых пользователем на геологическом разрезе и их переносе на реальные координаты в математическую трехмерную модель. Расчет производится относительно реальных данных.
Таким образом, после сохранения нарушений и осей скважин на геологическом разрезе они сохраняются в базе данных в реальных координатах, что позволяет перенести их на другие геологические чертежи, к примеру, структурные карты.



Создание пользовательских типов линий

Кроме стандартных типов линий (увязки и нарушения) существуют также границы, диабазы и другие типы линий, применяемые при построении чертежей. Для этого в GEOS есть специальная функция, которая позволяет создавать тип линии с нужными параметрами и использовать его на чертеже.
Линия с пользовательским типом сохраняется в базе и будет выводиться каждый раз при построении графической документации. Данная функция может быть также использована на структурных картах и геологических чертежах.

Подсчет запасов угля с помощью метода блоков

Подсчет запасов в программном комплексе GEOS производится при помощи метода геологических блоков. При этом точность в произведении вычислений обеспечивается автоматическим подсчетом при вводе исходных данных, возможностью проверить их точность на промежуточном этапе, а также скорректировать и добавить собственные значения, не содержащиеся в базе.
Данные со структурных колонок, а также пользовательские значения позволяют сформировать таблицу средних значений и произвести подсчет запасов.



Ввод дела скважины по сканированным чертежам из архивов

Перенос информации осуществляется на основании двух реальных координат и точек, которые выбирает пользователь. Программа рассчитывает местоположение указываемых точек и запрашивает нерасчетную информацию у пользователя. Фактически данная функция производит не просто оцифровку изображения, а позволяет восстановить дело скважины, пусть и не в изначальном виде.

Автоматическая генерация документации

GEOS автоматически генерирует необходимую документацию: дело скважины, керновая сводка, качество буровых работ и т.д. В программе также предусмотрен импорт и экспорт данных в Excel, что позволяет сэкономить время на обработке и выведении данных в удобном для просмотра виде.
